Navigation Telex
Navigation Telex

Apa itu Navigasi Telex?

NAVTEX (Navigational Telex), singkatan dari “NAVigational TEleX.” Ini adalah sebuah alat navigasi dan komunikasi kapal yang diakui secara internasional dan berfungsi untuk pengiriman perkiraan cuaca laut, menginformasikan keselamatan laut, dan informasi mendesak lainnya ke kapal di dekat pantai dan juga perairan lepas pantai.

NAVTEX adalah komponen Sistem Peringatan Navigasi Seluruh Dunia dan juga elemen utama Sistem Global Keselamatan Maritim. Sistem ini dirancang untuk menyediakan Informasi Keselamatan di Laut yang dapat diterima dari pelampung laut lepas pantai antara 250 dan 400 NM.

Dalam Navigasi Laut, sistem NAVTEX (Navigational Telex) digunakan untuk siaran otomatis Informasi Keselamatan Maritim yang terlokalisasi menggunakan Radio Telex (juga dikenal sebagai Narrow Band Direct Printing atau NBDP). Biasanya, penerima navtex mengeluarkan peringatan dan ramalan navigasi dan meteorologis, serta informasi keselamatan kapal di laut.

Kisaran penerima navtex adalah sekitar 200 hingga 300 dari mil laut, yang dapat secara efektif digunakan dekat dengan pantai. Ini adalah bagian dari sistem GMDSS (Global Maritime Distress and Safety System) di seluruh dunia.

Bagaimana cara kerja Navigasi Telex?

Frekuensi Navtex adalah 518 khz, frekuensi yang cocok untuk transmisi teleks. Siaran dari pemancar Navtex secara otomatis diambil oleh penerima papan dan dicetak. Petugas yang berjaga-jaga di jembatan kapal memantau siaran-siaran ini secara teratur, sehingga mendapat informasi terkait navigasi dan cuaca secara ril.

Pengkodean pesan Navtex sedemikian rupa sehingga pesan yang diulang tidak dicetak oleh penerima di papan, yang dirancang untuk beroperasi tanpa pengawasan.

Penting untuk dipahami bahwa sistem otomatis di atas kapal – setelah dinyalakan dan disetel, sistem menerima informasi MSI untuk area tempat kapal berada secara terus menerus dan tanpa keterlibatan pengguna. Satu-satunya hal yang harus dilakukan pelaut adalah mengganti kertas pada printer saat habis.

Read moreNavtex Receiver Model NX-300

Apa isi pesan NAVTEX?

Pesan Navtex dapat mencakup (A, B, C dll disebut ‘Indikator Subjek’ dan menunjukkan jenis pesan, misalnya, A untuk peringatan Navigasi. Indikator Subjek unik).

A – Peringatan navigasi.

B – Peringatan meteorologis.

C – Laporan es.

D – Mencari dan menyelamatkan informasi.

E – Perkiraan meteorologi.

F – Layanan pesan percontohan.

G – Pesan Decca (Decca, Loran dan Omega adalah alat bantu navigasi elektronik).

H – Loran.

I – Omega.

J – Satnav (terkait dengan navigasi satelit).

K – Pesan navaid elektronik lainnya.

L – Pesan navigasi tambahan.

V – Layanan khusus.

W – Layanan khusus (mungkin menggunakan bahasa lain).

X – Layanan khusus.

Y – Layanan khusus.

Z – Tidak ada pesan di tangan (untuk mengkonfirmasi tidak ada pesan baru).

Keuntungan navigasi telex

Navigasi teleks menyediakan cara yang murah dan akurat untuk menerima semua informasi terkait keselamatan yang lebih dekat ke pantai. Ini otomatis, ramah pengguna dan tidak melibatkan pemantauan rutin. Seorang petugas harus menyalakannya dan menginisialisasinya dan penerima akan mencetak (atau menyimpan, seperti dalam beberapa model) informasi MSI secara otomatis.

Berikut adalah contoh produk navigation telex

Navtex Type NX-300 Furuno

  • Reliable, uninterrupted reception of Navtex messages.
  • Designed for voluntary carriage on recreational craft and small workboat.
  • No consumables or paper required.
  • Ultra clear 4.5″ backlit ilver bright LCD.
  • Compact, stylish display and antenna unit.
  • 28,000 character memory capacity for message storage.
  • Memory backup with a long life lithium battery.
  • Low power consumption.
  • NAV Data Display mode.
  • Multi-language menu.

The NX-300 receives NAVTEX (Navigation Telex) messages and verifies the ID of received messages. If features two narrowband receives, one tuned to the 518 kHz international Navtex frequency and the other to the 490 kHz domestic or local country frequency. Selection is made by a Frequency Select switch on the front panel.

NAVTEX is a worldwide coastal English language telex broadcast system. The broadcast stations transmit Navigational Warnings, Meteorological Warnings, Search and Rescue (SAR) information and other data for ships sailing within their service range. The service range is 200-400 nautical miles depending on the terrain and station transmit power, message are broadcasted every 4 hours. The Navtex service on 490 kHz is available in the UK, France, etc, using their own languages. The NX-300 features multi-language processing.

Navtex Receiver Model NX-300 Furuno
Navtex Receiver Model NX-300 Furuno

Every incoming message is identified and new message are read on the high-contrast 4.5″ silver bright LCD display, no paper is required. However, the message can be printed out via a PC interface. The broadcast station can be selected automatically according to own ship position when the NX-300 is connected with a GPS/DGPS navigator outputting position in NMEA 0183 format.

The NX-300 consist of a compact, waterproof display and an atenna unit. The waterproof display unit can be installed in the flybridge or at any convenient place on the vessel.

SPECIFICATION OF NX-300

1. Product name : NAVTEX RECEIVER

2. Receiver Frequencies : 518 and 490 kHz selectable on front panel key.

3. Mode of Reception : F1B

4. Sensitivity : 2μV e.m.f. (50 ohm), 4% error rate

5. Message Category : A : Navigation warning, B : Meteorological warning, C : Ice report, D : Search and rescue information/piracy and armed robbery, E; Meteorological forecast, F : Pilot message, G : Decca message, H : Loran-C message, I : omega message, J : Differential omega message, K : Other electronic navigational aid and system message, L : Navigational warning (additonal), M to Y : Reserve-presently not used, Z : QRU (no message on hand).

Display : 4.5″ (95 x 60 mm) Silver bright LCD, 120 x 64 pixels.

Display Modes : Message Selection Mode, NAV Data Mode, Message Display Mode.

Message Storage : 28,000 Characters.

Languages : Menu in English, Spanish, German, French, Italian, Danish, Dutch, Portuguese.

ENVIRONMENT (IEC 60945 test method)

Temperature

Display Unit : -150C to +550C

Anttena Unit : -250C to +700C

Waterproofing

Display Unit : IPX5 (IEC 60529), CFR-46 (USCG)

Anttena Unit : IPX6 (IEC 60529)

POWER SUPPLY

12 – 24 VDC, 1.7 W max

EQUIPMENT LIST

Standard

  1. Display unit NX-300-D, 1 unit
  2. Antenna Unit NX-3H-D with 10 m cable, 1 unit
  3. Installation Materials and spare parts, 1 unit

Option :
1. Flush Mount Kit
OP20-29 (F type) or OP20-17 (S type)
2. Antenna Base
NO.13-QA330, NO.13QA310, NO.13-RC5160 or CP-20-01111

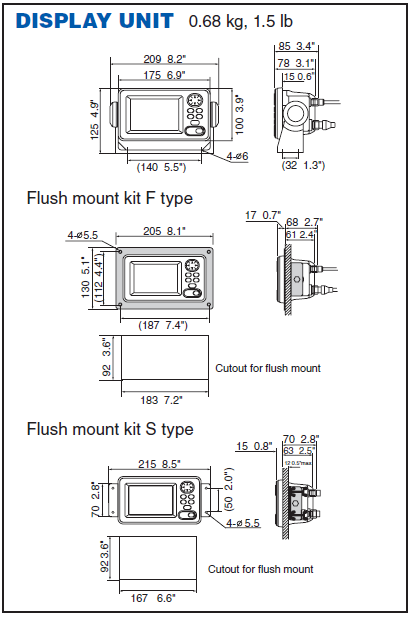

Navtex Receiver Model NX-300 Display Unit
Navtex Receiver Model NX-300 Display Unit

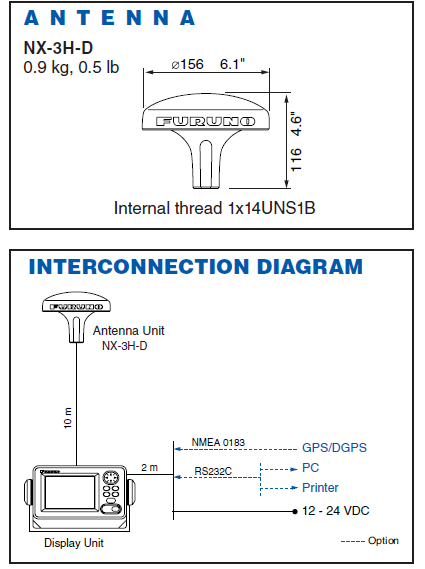

Navtex Receiver Model NX-300 Antenna And Interconnection Diagram
Navtex Receiver Model NX-300 Antenna And Interconnection Diagram
